H8CPUボード&モジュールボード作成
H8CPU ボード,モジュールボードの作成を行います.ここでは,1グループで H8CPU ボード, 8 連 LED を一つずつ作成します. はんだ付けをするときは小さい部品からはんだ付けをしていきます. 電解コンデンサ,ダイオード, LED は極性(+,−の区別)があります.これらの電子部品は基板に印刷されている図柄(図 1 . 5a , b , c の各右図)と向きを合わせて取り付けます. 図 1.5a 電解コンデンサは足の長い方がプラスです.基板のプラスと書いてある方に足の長い方を差し込みます.また,白地に−(マイナス)と書いてある方がマイナスです. 図 1.5b ダイオードはダイオードのまわりに線が書いてあるのでその線から判断します.図のように基板の図柄に対してダイオードの方向をそろえて基板に取り付けます. 図 1.5c レギュレータは基板に印刷されている図柄と向きを合わせて取り付けます. 基板に差し込む時に方向を間違えないように注意してください. |
|

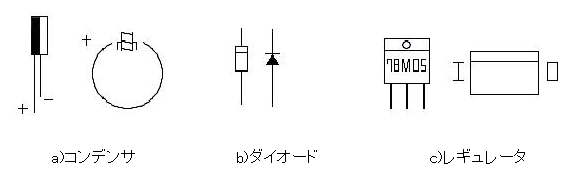

図 1.5 電子部品の極性と基板図との関係

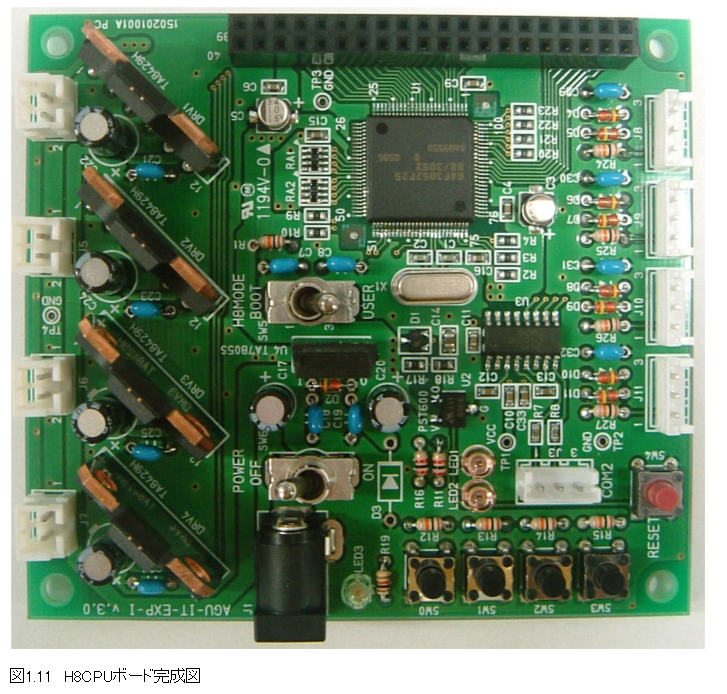

・ H8CPU ボードの作成 図 1 . 6 は H8CPU ボード,図 1 . 11 は H8CPU ボード完成図,表 1 . 1 は H8CPU ボードセット部品表です. 表 1 . 1 の部品表と図 1 . 11 の完成図をよく見て付け間違いのないように気をつけて下さい. ここでは,はんだ付け作業に便利なように表 1 . 1 を再度,掲載しています . はんだ付けが終了したら,動作確認を行うため TA に確認作業をしてもらって下さい. |
表 1.2 H8CPUボードセット部品表
品名 |
型番 |
員数 |
実装図・記号・番号 |
チェック欄 |
PCボード |
15020010001 |
1 |
||
モータードライバ |
TA8429H |
4 |
DRV1,DRV2,DRV3,DRV4 |
|
3 端子レギュレータ |
TA7805S |
1 |
U4 |
|
LED( 緑Φ 3) |
MPG3864X |
1 |
LED3 |
|
LED( 赤Φ 3) |
BR3864X |
10 |
LED1,LED2,LED101-LED108 |
|
ダイオード(リード) |
1SS133 |
9 |
D2,D4,D5,D6,D7,D8,D9,D10,D11 |
|
電源ジャック |
J-184A |
1 |
J1 |
|
ケーブルコネクタ |
DF1B-3P-2.4DSA |
5 |
J3,J8,J9,J10,J11 |
|
ケーブルコネクタ |
DF1B-2P-2.5DSA |
4 |
J4,J5,J6,J7 |
|
40ピンレセプタブル |
秋月ピンソケット 40P |
1 |
J12 |
|
プッシュSW( 赤 ) |
SKHHBYA010 |
1 |
SW4 |
|
プッシュSW( 黒 ) |
SKHHBVA010 |
4 |
SW0,SW1,SW2,SW3 |
|
トグルSW |
秋月トグルSW |
2 |
SW5,SW6 |
|
セラミックコンデンサ(リード) |
RPEF11H104Z (0.1u/50V) |
12 |
C7,C8,C18,C19,C21,C23,C25,C27,C29,C30-C32 |
|
電解コンデンサ(リード) |
UVR1V100M (10u/35V) |
6 |
C17,C20,C22,C24,C26,C28 |
|
カーボン抵抗 ( リード ) |
1kΩ(茶黒赤金) |
1 |
R19 |
|
カーボン抵抗 ( リード ) |
2kΩ(赤黒赤金) |
10 |
R11,R16,R101-R108 |
|
カーボン抵抗 ( リード ) |
10kΩ(茶黒橙金) |
9 |
R1,R12,R13,R14,R15,R24-R27 |
|

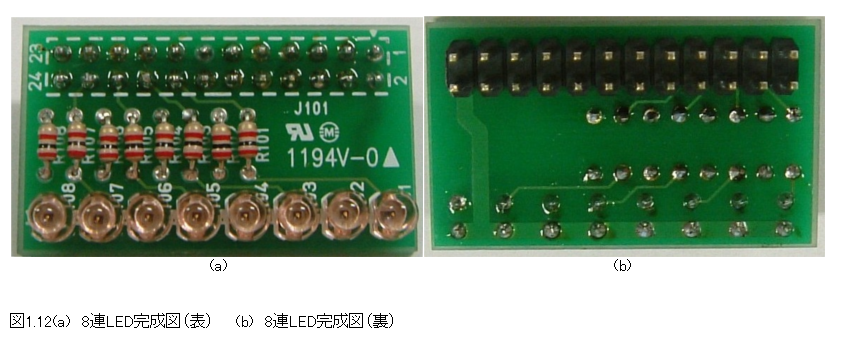

LED ボード |
1 |
|||
40pin ヘッダ |
秋月ピンヘッダ |
1 |
J101 |
![]() |

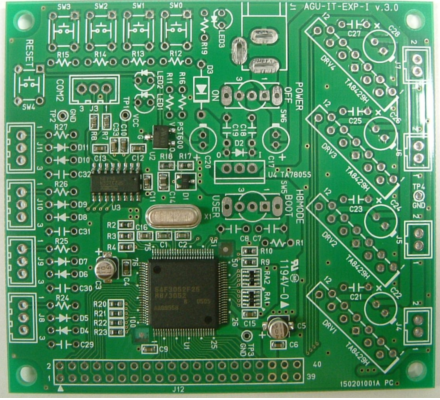

図 1.6 H8CPU ボード
・ はんだ付けの注意点 A . 完成図(図 1 . 11 )を参考に部品位置を確認します. B . LED , IC ,電解コンデンサには極性(+,−の区別)があるので取り付け方向に注意して下さい. C . 抵抗,セラミックコンデンサといった小さい部品から順に取り付けます.(高さの低い部品から取り付け) D . 電解コンデンサ, IC などの大きい部品を取り付けます. ・ H8CPU ボードはんだ付け手順 以下に取り付ける順番を示した図を載せます.分からない人は参考にしてください. |

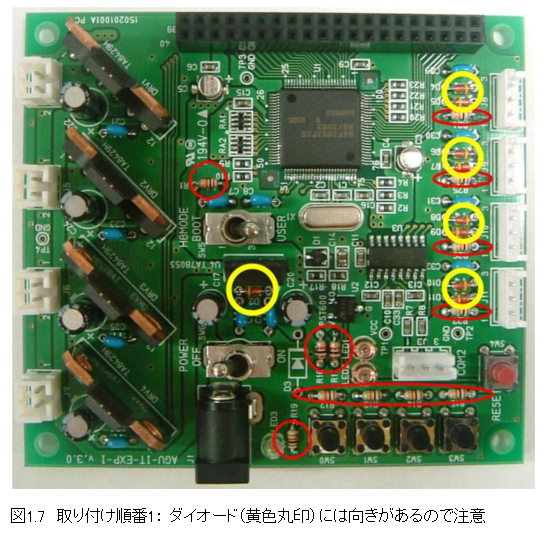

1. |
品名 |
型番 |
員数 |
実装図・記号・番号 |
ダイオード(リード) |
1SS133 |
9 |
D2,D4,D5,D6,D7,D8,D9,D10,D11 |
|
カーボン抵抗(リード) |
1k Ω |
1 |
R19 |
|
カーボン抵抗(リード) |
2k Ω |
2 |
R11,R16 |
|
カーボン抵抗(リード) |
10k Ω |
9 |
R1,R12,R13,R14,R15,R24-R27 |
![]() |

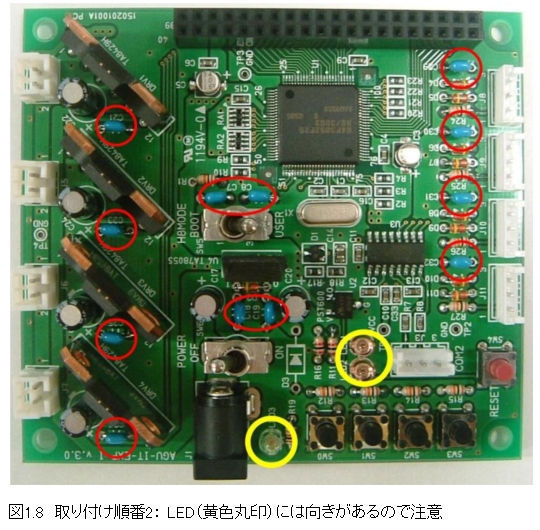

2. |
品名 |
型番 |
員数 |
実装図・記号・番号 |
LED( 緑Φ 3) |
MPG3864X |
1 |
LED3 |
|
LED( 赤Φ 3) |
BR3864X |
2 |
LED1,LED2 |
|
セラミックコンデンサ(リード) |
RPEF11H104Z (0.1u/50V) |
12 |
C7,C8,C18,C19,C21,C23,C25,C27,C29,C30-C32 |
![]() |

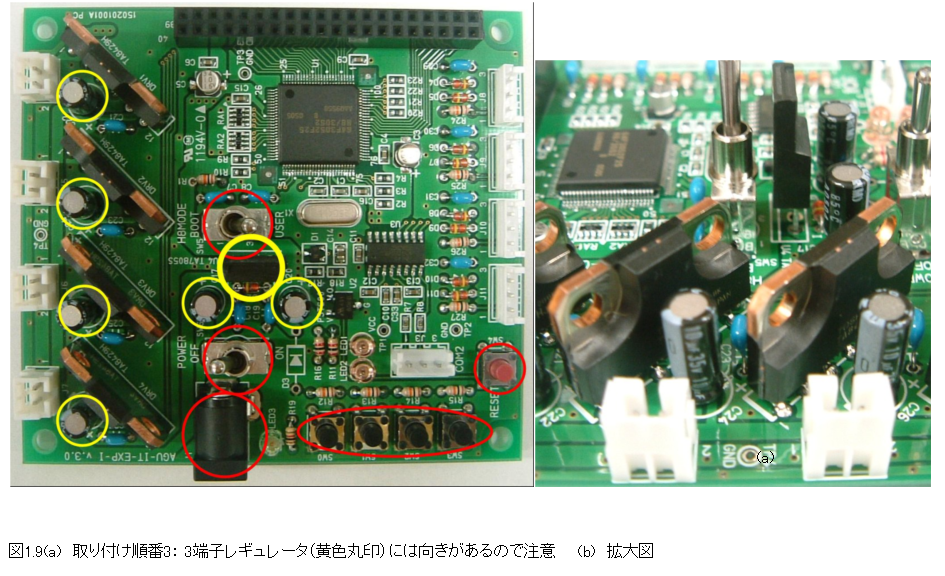

3. |
品名 |
型番 |
員数 |
実装図・記号・番号 |
3端子レギュレータ |
TA7805S |
1 |
U4 |
|
電源ジャック |
J-184A |
1 |
J1 |
|
プッシュSW(赤) |
SKHHBYA010 |
1 |
SW4 |
|
プッシュSW( 黒 ) |
SKHHBVA010 |
4 |
SW0,SW1,SW2,SW3 |
|
トグルSW |
秋月トグルSW |
2 |
SW5,SW6 |
|
電解コンデンサ (リード) |
UVR1V100M (10u/35V) |
6 |
C17,C20,C22,C24,C26,C28 |

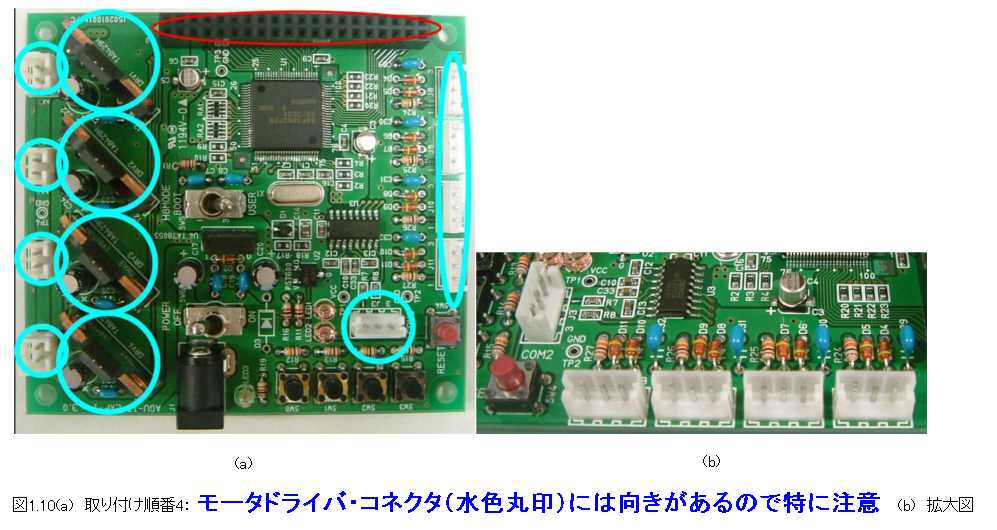

4. |
品名 |
型番 |
員数 |
実装図・記号・番号 |
モータードライバ |
TA8429H |
4 |
DRV1,DRV2,DRV3,DRV4 |
|
ケーブルコネクタ |
DF1B-3P-2.4DSA |
5 |
J3,J8,J9,J10,J11 |
|
ケーブルコネクタ |
DF1B-2P-2.5DSA |
4 |
J4,J5,J6,J7 |
|
40 ピンレセプタブル |
秋月ピンソケット 40P |
1 |
J12 |
・ H8CPU ボードの作成 図 1 . 6 の H8CPU ボード上に部品を配置する場所を部品表の番号で示しています. 表 1 . 2 の部品表と図 1 . 11 の完成図をよく見て付け間違いのないように気をつけて下さい. はんだ付けが終了したら,動作確認を行うため TA に確認作業をしてもらって下さい. |
